荔枝视频app男人影院在线观看,小本创业致富项目

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：建筑裝飾模具硅膠

產品詳情

建筑裝飾模具硅膠是一款專門用于建筑裝飾品翻模的模具膠，由A、B雙組份組成，A組分硅膠，B組分固化劑，AB組分按100:2-3混合攪拌均勻后即可固化成型。適合花紋精細、紋路復雜的產品模具制作！

特點：

1.粘度低，無雜質，軟硬度適中，操作工藝簡單；
2.耐高溫，耐酸堿，抗撕裂強，拉力好，翻模次數多，適合產品大批量生產；
3.硅膠性能可按需調整，做出來的硅膠模具不變形，不膨脹；
模具硅膠

操作方法

1.準備工具：木板、尺子、刀、刷子等；
2.處理好模種，把模種固定在木板上；

3.分片模模線：根據產品分出兩個片模或多個片模，使產品容易脫模，模線定位在模種的最高點，且要從不明顯的結合部位走；
4.把模線以下的部位用油泥堆滿，油泥硬度不能太大，堆的時候要貼近模種；

5.打上卡榫，離模種一公分左右，便于合模，使模具不錯位；
6.在模種表面均勻的涂上脫模劑，脫模劑可以是清潔劑或者肥皂水；

7.將石膏制品硅膠按100:2-2.5進行配比混合攪拌均勻，并放入抽真空機抽真空（沒有抽真空機的可以減少固化劑的添加量，延長固化時間，釋放多余的氣泡）；
8.抽完真空后的硅膠均勻的涂刷在模種上，第一層硅膠的厚度小于1mm，能夠薄薄的蓋住模種和油泥為準；待第一層固化后（約15分鐘），刷第二層硅膠，第二層固化劑的添加比例要比第一層要高，硅膠固化時間控制在5-8分鐘；刷完第二層或者第三層硅膠，待硅膠不在流動時，在硅膠上面粘貼一層紗布，用來增強硅膠的硬度，然后在均勻的刷上一層硅膠（可視產品大小適量增加紗布，一般不超過兩層）；

9.待石膏固化后即可做石膏外模。用切割好的硬紙板圍在模種四周固定好，不能有縫隙，然后將調好的石膏倒入到模具內；待石膏固化后拆除紙板，對石膏外模的邊緣進行修整，將另一面的油泥清理干凈，重復上邊的步驟制作另一邊的石膏外模；
10待外模完全固化后，把紙板拆掉，將整個石膏外模和硅膠模具拆掉，檢查硅膠模具，用剪刀對模具和外模進行修整。至此，一個石膏制品的硅膠模具就算全部完成了，一般24小時后在投入到生產中。

1.固化劑的添加量應視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
2.抽真空到-0.1mpa即可，抽真空時間不宜過長，防止硅膠在抽真空時發(fā)生交聯反應，使硅膠變的一塊一塊的，造成原料浪費；
3.硅膠模具制作完成后，保存在通風、陰涼、干燥的地方，24小時后在投入生產。
建筑裝飾模具硅膠

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表

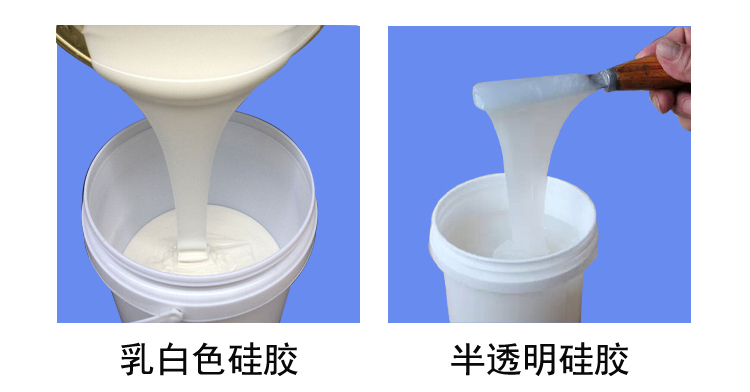

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

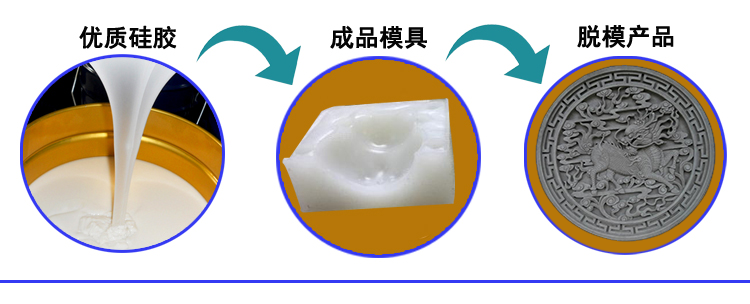

建筑裝飾模具硅膠廣泛應用于花紋精細的產品復制，主要用于各種歐式構件、石膏產品、水泥制品、雕塑、雕像神像、工藝品等產品的硅膠模具制作。

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發(fā)泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業(yè)新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號

-->
