產(chǎn)品詳情

  水泥地暖模塊模具硅膠是一款針對(duì)水泥產(chǎn)品較重、容易損壞模具而研發(fā)出來(lái)的模具硅橡膠。適合水泥地暖產(chǎn)品大批量生產(chǎn)復(fù)制，而且復(fù)制花紋精致，紋路復(fù)制清晰，解決了其它材質(zhì)無(wú)法將水泥表面上的圖案設(shè)計(jì)復(fù)制出來(lái)的問(wèn)題。

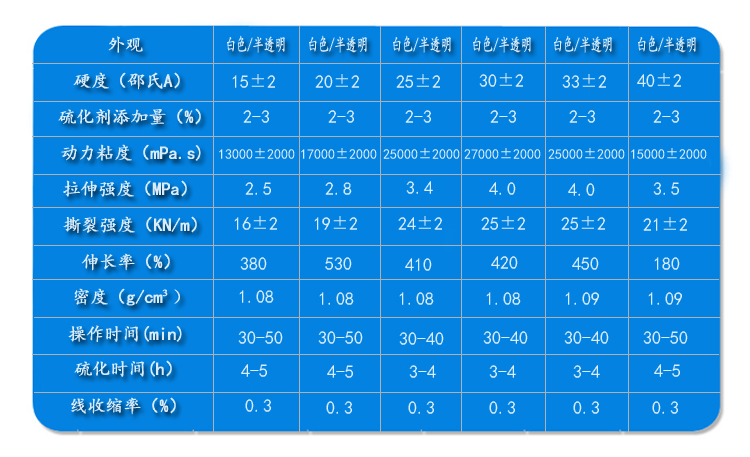

 特點(diǎn)：

 1.流動(dòng)性好、易操作、脫模簡(jiǎn)單；
 2.做出來(lái)的硅膠模具不變形、耐高溫、不膨脹，使用壽命長(zhǎng)久；
 3.撕裂強(qiáng)度高、拉力好，翻模次數(shù)多；
 4. 收縮率低（≤0.3%)，可室溫快速固化成型，性能可按客戶(hù)要求調(diào)整；

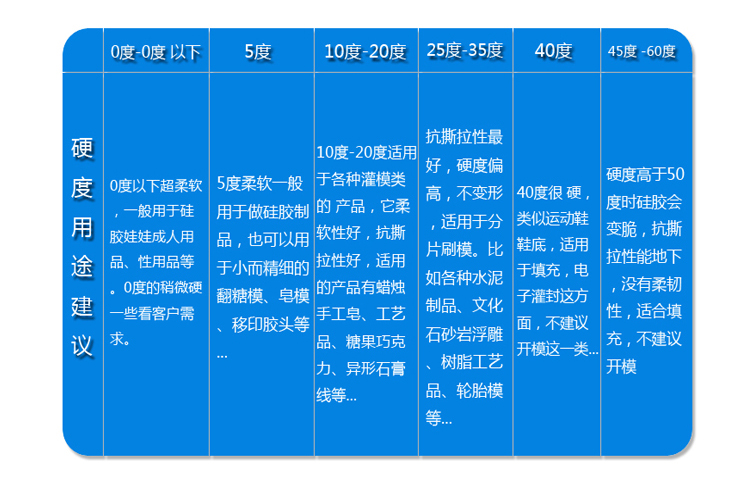

 5.適合各種大中小、形狀復(fù)雜的產(chǎn)品復(fù)制及硅膠模具制作。




1.將硅膠與固化劑按特定比例進(jìn)行混合攪拌均勻(加成型硅膠為1:1；縮合型硅膠為100:2~2.5）；
2.把混合攪拌均勻后的模具硅膠放入抽真空機(jī)進(jìn)行抽真空排氣泡處理（若沒(méi)有抽真空機(jī)的可以延長(zhǎng)硅膠固化時(shí)間，使其氣泡自然排除掉，但這種排氣泡效果不是很理想）；
3.把已經(jīng)制作好的模種及?？驀姡ㄍ浚┥厦撃?，并把模種固定在中間，將排過(guò)氣泡的硅膠緩慢倒入?？騼?nèi)直到硅膠完全覆蓋模種，然后靜靜的等待固化即可；
4.等硅膠完全固化后進(jìn)行脫模，然后在進(jìn)行邊緣毛邊處理，到此硅膠模具制作完成。

溫馨提示：產(chǎn)品脫模后建議放置24小時(shí)后在投入生產(chǎn)使用，這樣有利于增加模具翻模次數(shù)及硅膠模具使用壽命。






1.要使用干凈操作工具，以免硅膠混入雜質(zhì)，影響固化；
 2.固化劑的添加量應(yīng)視溫度而定，氣溫高則減少。固化劑若添加過(guò)量會(huì)影響模具質(zhì)量，硅膠模具會(huì)變脆；固化劑添加少則會(huì)延長(zhǎng)固化時(shí)間；
 3.抽真空到-0.1mpa即可，抽真空時(shí)間不宜過(guò)長(zhǎng)，防止硅膠在抽真空時(shí)發(fā)生交聯(lián)反應(yīng)，使硅膠變的一塊一塊的，造成原料浪費(fèi)；
 4.硅膠模具制作完成后，保存在通風(fēng)、陰涼、干燥的地方，24小時(shí)后在投入生產(chǎn)。






硅膠與固化劑配比后可操作時(shí)間和脫模時(shí)間：

1.固化劑添加量1%時(shí)，2.5小時(shí)膠體還會(huì)流動(dòng)，6-8小時(shí)可以脫模；
2.固化劑添加量2%時(shí)，50分鐘-1小時(shí)膠體還會(huì)流動(dòng)，2-3小時(shí)可以脫模；
3.固化劑添加量3%時(shí)，28-30分鐘膠體還會(huì)流動(dòng)，1.5-2小時(shí)可以脫模；
4.固化劑添加量4%時(shí)，10-15分鐘膠體還會(huì)流動(dòng)，1-1.5小時(shí)可以脫模。

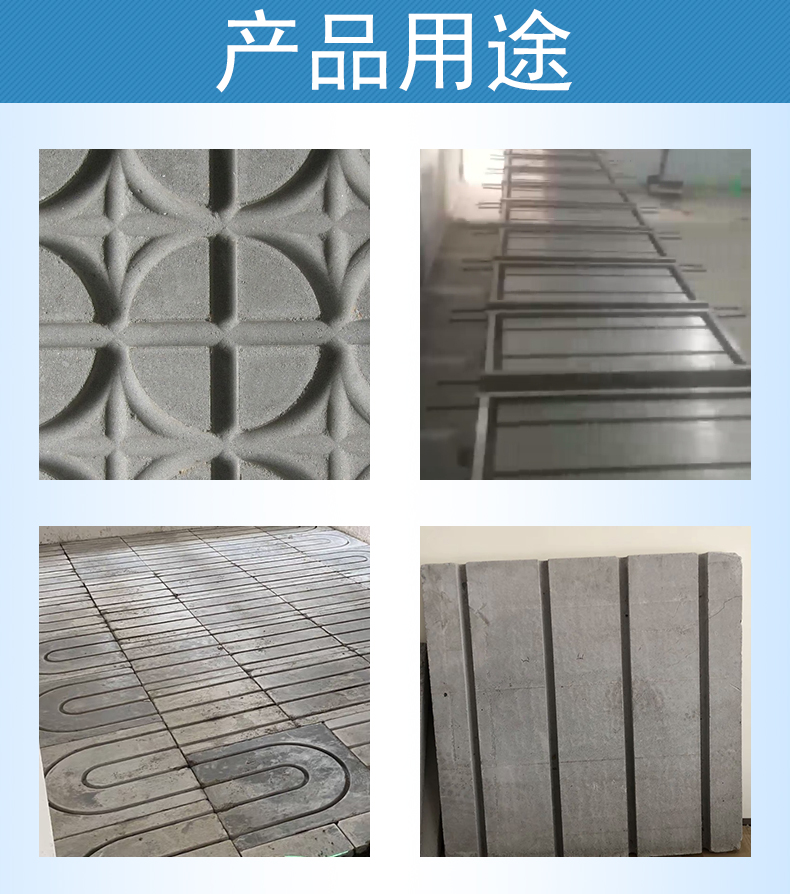

水泥地暖模塊模具硅橡膠適用于大型石頭、石膏、水泥構(gòu)件、文化石、背景墻、砂巖石雕等產(chǎn)品復(fù)制及其硅膠模具制作?？梢酝昝赖膶a(chǎn)品細(xì)小紋路圖案給復(fù)制出來(lái)，適合水泥地暖制品大批量生產(chǎn)復(fù)制，硅膠模具可重復(fù)使用，為客戶(hù)節(jié)約生產(chǎn)成本。




△硅膠產(chǎn)品一覽
模具硅膠產(chǎn)品  食品級(jí)硅膠產(chǎn)品  人體硅膠產(chǎn)品  移印硅膠產(chǎn)品  加成型硅膠產(chǎn)品  縮合型硅膠產(chǎn)品  電子灌封膠產(chǎn)品  液槽膠產(chǎn)品  手板模型設(shè)計(jì)專(zhuān)用硅膠產(chǎn)品  注射成型硅膠產(chǎn)品  發(fā)泡膠產(chǎn)品  硅油產(chǎn)品  硅膠模具成品  油泥、縫合模塊

△硅膠產(chǎn)品案例
實(shí)拍硅膠產(chǎn)品案例

△硅膠產(chǎn)品資訊
宏圖硅膠廠家新聞  硅膠行業(yè)新聞  硅膠產(chǎn)品技術(shù)問(wèn)答

相關(guān)產(chǎn)品

• 水泥地暖模塊模具硅膠
• 眼鏡鼻托專(zhuān)用注射硅膠
• 涂布硅膠
• 半透明模具硅膠
